取付方法：タテ型（カーテンボックス付け）2026年5月20日以降にご購入の方
※ご購入時期によって取付方法が異なります
2026年5月20日ご注文分より、メカ部分が変更になりました。
2026年5月20日以前にご注文したお客さまはこちらの取付方法をご覧ください。
取付完成図と各部の名称
① ヘッドレール
② ブラケット
③ ルーバー
④ 開閉コード
⑤ 回転軸
⑥ 回転操作棒
⑦ コードウエイト
⑧ スペーサーコード
⑨ バランスウエイト
⑩ メンテナンスシール
取付場所の確認

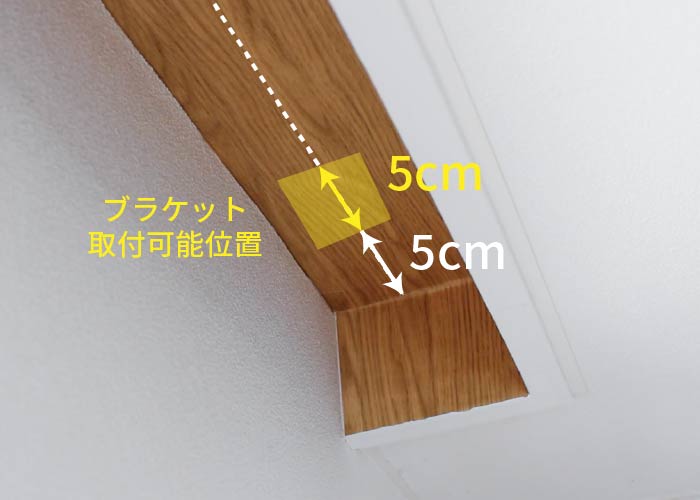

レールの両端から5～10cm内側に取付けます。

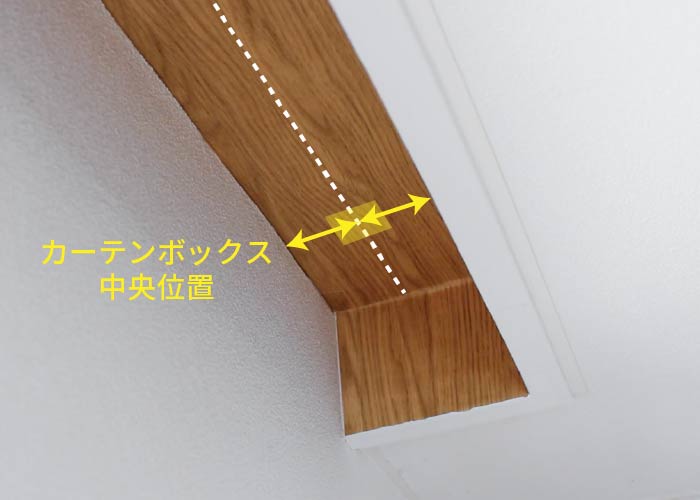

カーテンボックス中央位置に左右並行（一直線上）に取付けてください。
ブラケットが3個以上の場合はほぼ等間隔になるように取付けてください。
ブラケットを取付ける

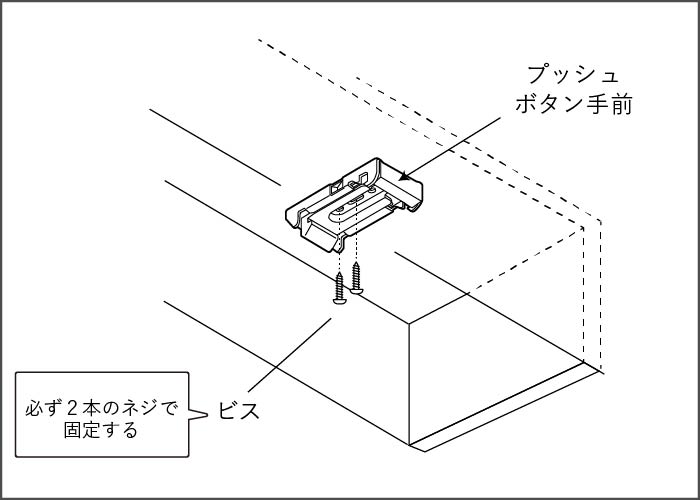

半透明のプッシュボタンが部屋側になるようにして、サッシ側と中央長穴の2箇所をビスで固定します。
ヘッドレールを取付ける
①レールの手前側のツメをブラケットに差し込みます。
②レールの奥側を持ち上げ取付けます。「カチッ」と音が鳴るとロックが完了です。
※全てのブラケットにレールが確実に固定されていることを確認してください。
回転操作棒を取付ける
①ヘッドレールの回転軸ジョイント部のキャップを上へあげてください。
②ジョイント部と回転操作棒の上部をかみ合わせてください。
③ジョイント部のキャップをジョイント部が完全に隠れるまで下へさげてください。
ルーバー（はね）を取付ける
1.ランナーフックを揃える
①開閉コードを下へ引き、ランナーフックを片側に寄せてください。
②回転棒を操作して、ランナーフックをレールと直角の状態にしてください。

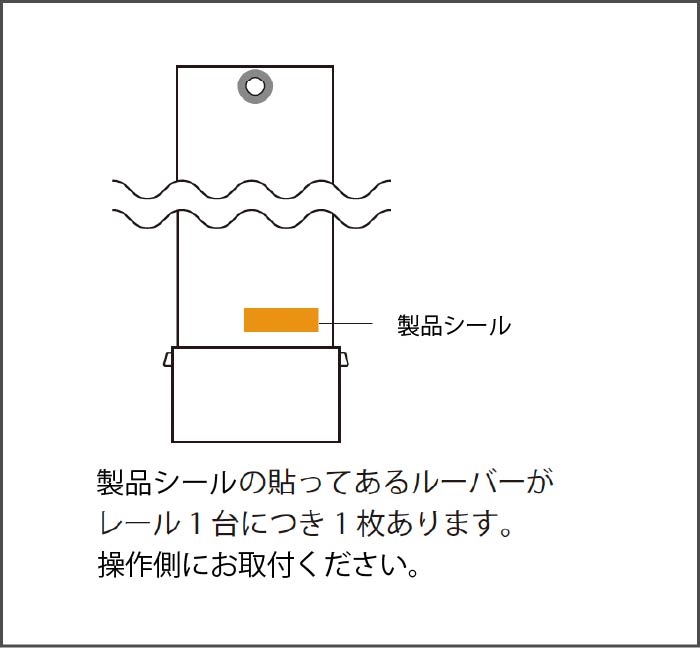

2.ルーバー（はね）を取付ける
ランナーフックの下からルーバー（はね）を入れ、フックにひっかけます。
ボトムコードを取付ける
ルーバーの下部にあるバランスウエイトのフックに、ボトムコードの金具を取り付けます。
全てのバランスウエイトの両端にボトムコードを掛け終わったら、端部を2～ 3㎝残して余分なコードを切ってください。
